PECVD گریفائٹ کشتی PECVD میں پلازما کے ساتھ کیسے تعامل کرتی ہے؟

ارے وہاں! PECVD گریفائٹ بوٹس کے فراہم کنندہ کے طور پر، میں نے خود دیکھا ہے کہ کس طرح آلات کے یہ نفٹی ٹکڑے پلازما-بہتر کیمیائی بخارات جمع کرنے (PECVD) کے عمل میں اہم کردار ادا کرتے ہیں۔ آج، میں آپ کو یہ بتانے والا ہوں کہ PECVD گریفائٹ بوٹ PECVD میں پلازما کے ساتھ کیسے تعامل کرتی ہے۔

آئیے PECVD کے فوری تعارف کے ساتھ شروع کریں۔ یہ ایک تکنیک ہے جو مختلف ذیلی جگہوں پر پتلی فلموں کو جمع کرنے کے لیے استعمال ہوتی ہے۔ "پلازما - بڑھا ہوا" حصہ کا مطلب ہے کہ صرف گرمی پر انحصار کرنے کے بجائے، ہم پلازما کا استعمال پیشگی گیسوں کو توڑنے اور مطلوبہ مواد کو سبسٹریٹ پر جمع کرنے کے لیے استعمال کرتے ہیں۔ اور یہیں سے ہماری گریفائٹ کشتی آتی ہے۔

پی ای سی وی ڈی گریفائٹ بوٹ کی بنیادی باتیں

پی ای سی وی ڈی گریفائٹ بوٹ پی ای سی وی ڈی سسٹم میں ایک کلیدی جزو ہے۔ آپ اس کے بارے میں مزید چیک کر سکتے ہیں PECVD Graphite Boat. یہ عام طور پر اعلیٰ - کوالٹی کے گریفائٹ سے بنا ہوتا ہے، جس میں کچھ عمدہ خصوصیات ہیں جیسے اعلی تھرمل چالکتا، اعلی درجہ حرارت پر اچھی میکانکی طاقت، اور کیمیائی استحکام۔ یہ کشتیاں جمع کرنے کے عمل کے دوران سبسٹریٹس کو رکھنے کے لیے بنائی گئی ہیں۔

گریفائٹ کشتی پلازما کے ساتھ کیسے شامل ہوتی ہے۔

1. برقی چالکتا اور پلازما کا تعامل

گریفائٹ برقی طور پر conductive ہے. PECVD سیٹ اپ میں، پلازما پیشگی گیسوں پر برقی فیلڈ لگا کر تخلیق کیا جاتا ہے۔ گریفائٹ کشتی، کوندکٹو ہونے کی وجہ سے، چیمبر کے اندر برقی میدان کی تقسیم کو متاثر کر سکتی ہے۔ یہ انتہائی اہم ہے کیونکہ الیکٹرک فیلڈ اس بات کا تعین کرتی ہے کہ پلازما کیسے بنتا ہے اور یہ کہاں مرتکز ہوتا ہے۔

جب پلازما بنتا ہے تو یہ آئنوں، الیکٹرانوں اور غیر جانبدار ذرات پر مشتمل ہوتا ہے۔ ترسیلی گریفائٹ کشتی کسی حد تک الیکٹروڈ کے طور پر کام کر سکتی ہے۔ پلازما میں موجود الیکٹران گریفائٹ کشتی کی سطح کے ساتھ تعامل کر سکتے ہیں۔ بعض اوقات، یہ الیکٹران گریفائٹ کی سطح سے ثانوی الیکٹران کے اخراج کا سبب بن سکتے ہیں۔ یہ ثانوی الیکٹران اخراج پھر پلازما کی کثافت اور مجموعی پلازما کیمسٹری کو متاثر کر سکتا ہے۔

2. تھرمل اثرات

جیسا کہ میں نے پہلے ذکر کیا، گریفائٹ اعلی تھرمل چالکتا ہے. PECVD کے عمل کے دوران، پلازما گرمی کا ایک ذریعہ ہے۔ گریفائٹ کی کشتی اس گرمی کو اپنے پاس موجود ذیلی ذخائر میں یکساں طور پر تقسیم کرنے میں مدد کرتی ہے۔ یہ بہت اہم ہے کیونکہ ایک مسلسل پتلی - فلم جمع کرنے کے لیے یکساں درجہ حرارت ضروری ہے۔

پلازما سے گرمی گریفائٹ کی کشتی کو تھوڑا سا پھیلا سکتی ہے۔ لیکن اعلی درجہ حرارت پر اس کی اچھی میکانکی طاقت کی بدولت، یہ بہت زیادہ بگاڑ کے بغیر ان تھرمل دباؤ کو برداشت کر سکتا ہے۔ گریفائٹ کشتی کی حرارت کو منتقل کرنے کی صلاحیت مستحکم پلازما ماحول کو برقرار رکھنے میں بھی مدد کرتی ہے۔ اگر درجہ حرارت اچھی طرح سے کنٹرول نہیں ہے -، تو پلازما کی خصوصیات تبدیل ہو سکتی ہیں، جو متضاد فلم جمع کرنے کا باعث بن سکتی ہیں۔

3. کیمیائی تعامل

PECVD میں پلازما میں آئنوں اور ریڈیکلز جیسی رد عمل والی نسلیں ہوتی ہیں۔ یہ رد عمل والی نسلیں گریفائٹ کشتی کی سطح کے ساتھ تعامل کر سکتی ہیں۔ زیادہ تر معاملات میں، گریفائٹ کیمیاوی طور پر مستحکم ہے، لیکن وقت کے ساتھ، کچھ معمولی کیمیائی رد عمل ہو سکتا ہے. مثال کے طور پر، پلازما میں کچھ رد عمل والے ریڈیکلز گریفائٹ کی سطح پر موجود کاربن ایٹموں کے ساتھ رد عمل ظاہر کر کے غیر مستحکم مرکبات بنا سکتے ہیں۔

تاہم، ان کیمیائی رد عمل کی شرح عام طور پر کافی کم ہوتی ہے۔ اور جدید گریفائٹ کشتیوں کو اکثر ان تعاملات کو کم سے کم کرنے کے لیے علاج یا لیپت کیا جاتا ہے۔ آپ متعلقہ گریفائٹ اجزاء گریفائٹ اجزاء کے بارے میں مزید معلومات حاصل کر سکتے ہیں۔ یہ کیمیائی استحکام اہم ہے کیونکہ ہم نہیں چاہتے کہ گریفائٹ کی کشتی ذیلی جگہوں پر جمع ہونے والی پتلی - فلم کو آلودہ کرے۔

4. سبسٹریٹس کے ساتھ جسمانی تعامل

گریفائٹ کشتی جمع کرنے کے عمل کے دوران سبسٹریٹس کو اپنی جگہ پر رکھتی ہے۔ یہ سبسٹریٹس کو پلازما کے سامنے آنے کے لیے ایک مستحکم پلیٹ فارم مہیا کرتا ہے۔ کشتی کا ڈیزائن یہاں بہت اہم ہے۔ اسے سبسٹریٹس کو مضبوطی سے پکڑنے کی ضرورت ہے تاکہ وہ اس عمل کے دوران ادھر ادھر نہ پھریں، جس سے ناہموار جمع ہو سکتا ہے۔

ایک ہی وقت میں، کشتی کو سبسٹریٹ کے تمام حصوں تک پلازما کی اچھی رسائی کی بھی اجازت دینی چاہیے۔ کچھ گریفائٹ کشتیاں خاص نالیوں یا ہولڈرز کے ساتھ بنائی گئی ہیں تاکہ ذیلی جگہوں کی مناسب پوزیشننگ کو یقینی بنایا جا سکے۔ اور کشتی اور سبسٹریٹس کے درمیان یہ جسمانی تعامل اس بات پر بھی اثر انداز ہوتا ہے کہ پلازما کس طرح ذیلی ذخیروں کے ساتھ تعامل کرتا ہے۔ اگر سبسٹریٹس کو صحیح طریقے سے پوزیشن میں نہیں رکھا گیا ہے تو، پلازما تمام علاقوں تک یکساں طور پر نہیں پہنچ سکتا، جس کے نتیجے میں ایک غیر - یکساں پتلی فلم بنتی ہے۔

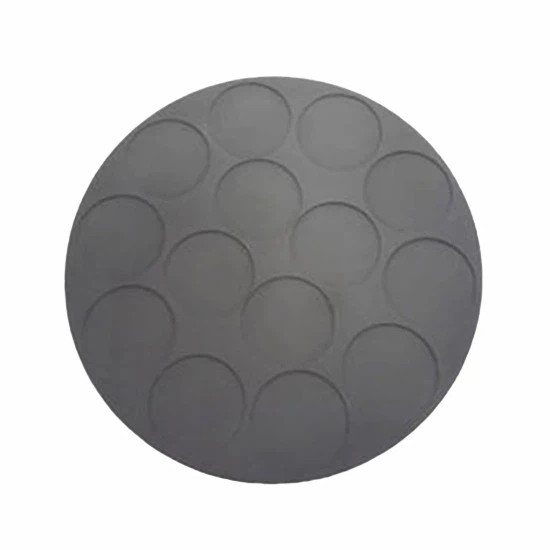

گریفائٹ بیس سسیپٹرز کا کردار

گریفائٹ بیس سسپٹرز بھی اس پورے عمل سے متعلق ہیں۔ آپ ان کے بارے میں مزید جان سکتے ہیں Graphite Base Susceptors. وہ اکثر گریفائٹ کشتیوں کے ساتھ مل کر استعمال ہوتے ہیں۔ یہ susceptors PECVD چیمبر کے اندر تھرمل اور برقی خصوصیات کو مزید بڑھا سکتے ہیں۔

گریفائٹ بیس سسپٹر ہیٹ سنک کے طور پر کام کر سکتا ہے، گریفائٹ بوٹ اور سبسٹریٹس کے درجہ حرارت کو کنٹرول کرنے میں مدد کرتا ہے۔ یہ گریفائٹ کشتی کی طرح برقی میدان کی تقسیم کو بھی متاثر کر سکتا ہے۔ مل کر کام کرنے سے، گریفائٹ بوٹ اور سسپٹر پلازما - کی بنیاد پر پتلی - فلم جمع کرنے کے لیے زیادہ مستحکم ماحول بناتے ہیں۔

کیوں یہ اہمیت رکھتا ہے۔

یہ سمجھنا کہ PECVD گریفائٹ بوٹ کس طرح پلازما کے ساتھ تعامل کرتی ہے اعلیٰ - کوالٹی پتلی - فلم جمع کرنے کے لیے اہم ہے۔ اگر تعامل کو اچھی طرح سے - سمجھا یا کنٹرول نہیں کیا جاتا ہے، تو ہم فلم کی ناہموار موٹائی، سبسٹریٹ سے فلم کا ناقص چپکنا، یا فلم کی آلودگی جیسے مسائل کا سامنا کر سکتے ہیں۔

مثال کے طور پر، اگر برقی میدان کی تقسیم گریفائٹ بوٹ کے غلط ڈیزائن یا پوزیشننگ کی وجہ سے بند ہے، تو ممکن ہے کہ پلازما سبسٹریٹس کے گرد یکساں طور پر تقسیم نہ ہو۔ اس سے سبسٹریٹ کے علاقوں میں دوسروں کے مقابلے موٹی یا پتلی فلم بن سکتی ہے۔ اسی طرح، اگر تھرمل مینجمنٹ ٹھیک نہیں ہے، تو فلم مختلف علاقوں میں مختلف خصوصیات رکھتی ہے۔

نتیجہ اور کال ٹو ایکشن

آخر میں، ایک PECVD گریفائٹ کشتی اور پلازما کے درمیان تعامل ایک پیچیدہ لیکن دلچسپ عمل ہے۔ اس میں برقی، تھرمل، کیمیائی اور جسمانی پہلو شامل ہیں۔ PECVD گریفائٹ بوٹس کے فراہم کنندہ کے طور پر، میں جانتا ہوں کہ کامیاب پتلی - فلم جمع کرنے کے لیے ان تعاملات کو درست کرنا کتنا ضروری ہے۔

اگر آپ پتلی - فلم جمع کرنے کے کاروبار میں ہیں اور اعلی - معیار کی PECVD گریفائٹ بوٹس یا متعلقہ گریفائٹ اجزاء تلاش کر رہے ہیں تو بلا جھجھک رابطہ کریں۔ ہم آپ کی مخصوص ضروریات کے بارے میں بات چیت کر سکتے ہیں اور ہماری مصنوعات آپ کے PECVD عمل میں بہتر نتائج حاصل کرنے میں کس طرح مدد کر سکتی ہیں۔

حوالہ جات

سمتھ، جے (2018)۔ "پی ای سی وی ڈی ٹیکنالوجی میں ترقی"۔ جرنل آف تھن فلم سائنس۔

جانسن، اے (2019)۔ سیمی کنڈکٹر مینوفیکچرنگ میں گریفائٹ مواد۔ سیمی کنڈکٹر ریسرچ سہ ماہی.
